17 Exemplo 17 – Gráficos 17.1 Os gráficos podem ser utilizados como simples consultas ao sistema, mas a opção de impressão também é interessante. Assim, colocaremos a disposição de nosso usuário uma opção no menu, que lhe permitirá consultar a relação produtos por familias. 17.2 Tudo começa com a construção de uma nova datawindow, então clique no botão marcado na figura abaixo :
17.3 Para criar um novo objeto DataWindow, clique no botão New :
17.4 O Presentation Style da nossa nova DataWindow deve ser Graph, marque este item e clique no botão OK.
17.5 Para selecionar as colunas das tabelas que nos interessa, no ítem Tables clique em produtos em seguida clique em familias. Agora em Columns, clique em familias.descricao e produtos.produto. Para mostrar a relação produtos por famílias, precisamos apenas dos nomes das famílias, e de uma coluna qualquer da tabela produtos, para ser contada a quantidade de linhas. Clique no botão OK
17.6 O próximo passo é definir os atributos deste novo objeto. Em Data, no item Category, selecione familias_descricao, em Value digite count(produtos_produto for graph). Clique no botão OK.
17.7 Em Graph, no item Graph Type selecione 3D Pie, no item Title coloque Produtos Por Familia, depois clique no botão OK :
17.8 Para conferir se está ficando da forma que planejamos, podemos clicar no botão Preview :
17.9 Veja o resultado na figura abaixo :
17.11 Coloque o nome d_graf_produtos, em seguida clique no botão OK.
17.12 A próxima etapa consiste na criação de um objeto Window, para mostar o gráfico para o nosso usuário. Então clique no botão window, como mostra a figura abaixo :
17.13 Em seguida, clique no botão New :
17.14 Agora, No menu Controls, clique no item DataWindow, em seguida clique na window.
17.15 Ajuste o control.datawindow dentro do espaço disponível na nova window, em seguida clique com o botão direito do mouse em cima do control.datawindow e selecione Properties, veja figura abaixo :
17.16 O nome deste objeto será dw_graf_produtos, e objeto datawindow associado será d_graf_produtos. Veja figura abaixo, em seguida clique no botão OK.
17.17 Ao lado da nova window, clique com o botão direito do mouse e selecione Properties, veja figura abaixo
17.18 Preencha os itens , Title e Menu Name como mostra a figura abaixo, em seguida clique no botão OK.
17.19 Para gravar as alterações feitas nesta nova window, clique no botão Save, grave esta nova window com o nome w_graf_produtos.
17.20 No menu Declare, clique no item User Events...
17.21 Certifique-se que irá criar User Events para a window w_graf_produtos, olhando na parte superior da janela. Então crie os eventos ue_abrir e ue _imprimir. Clique no botão OK.

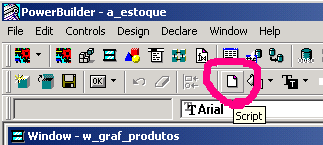

17.22 Quando você clica no botão Script, você terá acesso aos eventos do objeto selecionado. Neste caso você não deverá selecionar nenhum objeto, para clicar no botão Script e ter acesso aos eventos da window w_graf_produtos. Veja a figura abaixo :
17.23 Para ter certeza que está no evento correto, veja a marcação na figura abaixo, digite a linha de comando.
17.24 Para sair do evento open e ir para o evento ue_abrir, faça como na figura abaixo :
17.25 Codifique o evento ue_abrir, como mostra a figura abaixo :
17.26 Mude para o evento ue_imprimir, e codifique-o como mostra a figura abaixo :
17.27 Após a codificação dos eventos clique no votão Return.
17.28 Não esqueça de gravar as alterações, clique no botão Save.
17.29 Para fechar o objeto window w_graf_produtos, clique no botão close.
17.30 Pronto, a última etapa e colocar a opção de acesso a nova window no menu. Então clique no botão menu da powerbar :
17.31 Selecione m_geral, e clique no botão ok.
17.32 Acrescente mais um item após Relatórios, este novo ítem podemos chamar de Gráficos. Em Menu For: Gráficos, coloque &Produtos por Familias. Para codificar o evento clicked. Veja figura abaixo :
17.33 Quando o usuário clicar nesta nova opção do menu, deverá abrir a window w_graf_produtos. Para que isso ocorra coloque as 2 linhas no script - clicked for m_produtosporfamilia, como mostra a figura abaixo, em seguida clique no botão Return.
17.34 Feche o menu m_geral em seguida abra o menu m_window. No menu m_window em Toolbar, o item Visible não deverá estar marcado.
17.35 Agora, em Style o item Visible também não deverá estar marcado.
17.36 Para gravar as alterações feitas no menu m_window, clique no botão save.

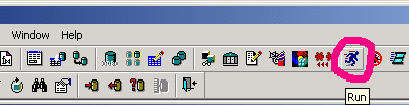

17.37 Para executar o sistema e testar a nova window, clique no botão Run.
17.38 Clique no item Gráficos, do menu. Quando a nova window abrir, clique no item Recuperar.
17.39 Pronto, com base nas informações contidas nas tabelas do banco de dados, podemos analisar de forma gráfica, a relação produtos por familia. Na figura abaixo, temos : 20% dos produtos são da familia Colchões. Se o usuário desejar imprimir este Gráfico, basta usar a opção de imprimir. Faça alterações nas tabelas produtos e familias, e teste novamente esta opção do sistema.
|
